O que é Pirâmide da Automação?

Então, o que é a Pirâmide da Automação Industrial?

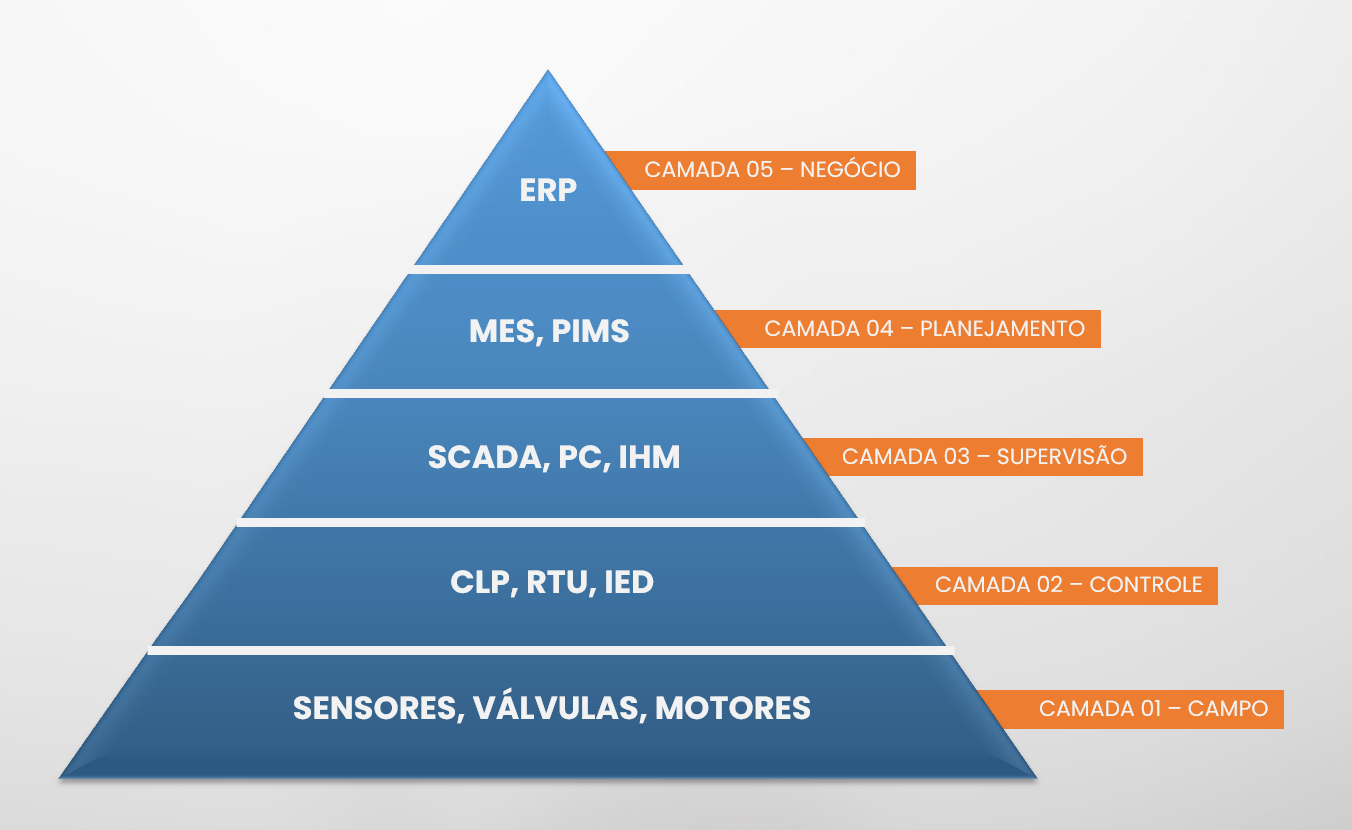

A pirâmide da automação industrial é uma representação visual que organiza as diferentes camadas de sistemas e tecnologias utilizadas na automação de processos industriais. Esta estrutura hierárquica fornece uma compreensão clara das várias camadas de automação, desde o controle de campo até a gestão corporativa. A pirâmide da automação industrial é composta por cinco níveis, que são:

Camada de Campo ou Camada 1: É a base da pirâmide, onde estão os equipamentos e os processos que estão em contato direto com o produto, como sensores, atuadores, válvulas, motores, etc. Essa camada possui hardwares responsáveis por coletar dados sobre as variáveis do processo, como temperatura, pressão, vazão, nível, etc., e por executar ações de controle, como ligar, desligar, regular, etc. Essa é a camada mais próxima da realidade física da produção.

Camada de Controle ou Camada 2: Essa camada possui hardwares e softwares responsáveis por controlar e monitorar os dispositivos de campo, através do CLP, ou seja, o Controlador lógico programável ou simplesmente de uma unidade de telemetria remota. O CLP recebe os dados dos dispositivos de campo, processam as informações, aplicam algoritmos de controle, geram comandos de saída e etc. Essa camada é o que garante o funcionamento adequado e seguro dos processos.

Camada de Supervisão ou camada 3: Essa camada possui Hardwares e Softwares, como por exemplo sistemas de controle de supervisão e aquisição de dados (SCADA), bem como interfaces homem-máquina (HMI). Esses componentes responsáveis porfornecer uma interface de usuário para monitoramento, controle e gerenciamento de todo o sistema de automação. Ela permite que os operadores humanos interajam com o sistema, visualizem o status do processo, ajustem parâmetros de operação e respondam a eventos ou alarmes. Todas as informações do processo industrial também são armazenadas em um banco de dados.

Camada de Planejamento ou camada 4: Essa camada possui softwares responsáveis por coordenar e otimizar os processos produtivos, através de sistema como MES (Manufacturing Execution System). Esse sistema recebe os dados dos sistemas de controle e supervisão, analisam o desempenho dos processos, aplicam técnicas de otimização, geram relatórios, indicadores, gráficos, etc. Enquanto o MES se concentra nas operações de execução da produção e integração com sistemas corporativos de nível superior, o SCADA é projetado para monitoramento e controle em tempo real de processos industriais físicos em níveis mais baixos da hierarquia de automação.

Camada de Negócio ou Camada 5: Essa camada possui softwares ERP (Enterprise Resource Planning) para integrar e otimizar os processos administrativos e financeiros da empresa. É a camada mais alta da pirâmide, que se encarrega do planejamento estratégico e do gerenciamento corporativo da indústria. Nesse nível, são tomadas as decisões que afetam todos os outros níveis da pirâmide, como os objetivos, as metas, os recursos, os investimentos, os indicadores, etc.

Conclusão

A pirâmide da automação industrial é um modelo conceitual que organiza e descreve os diferentes níveis de sistemas e tecnologias envolvidos na automação de processos industriais. Cada nível da pirâmide desempenha um papel essencial, desde a coleta de dados em tempo real no chão de fábrica até a tomada de decisões estratégicas nos níveis mais altos de gestão.
